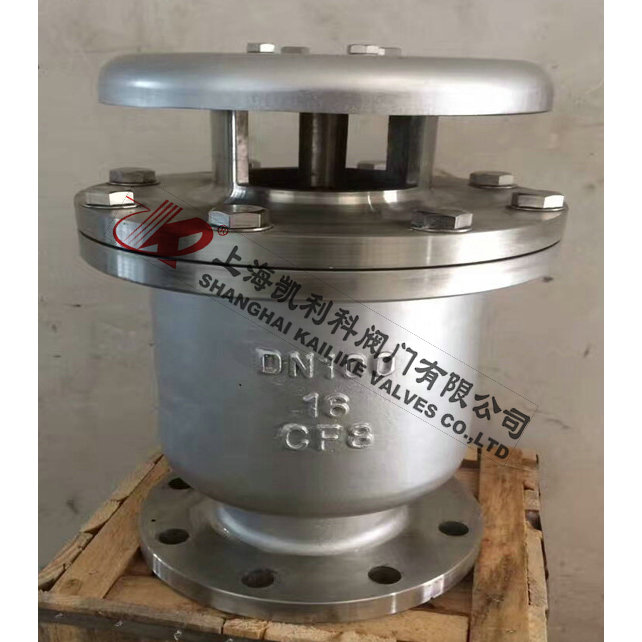

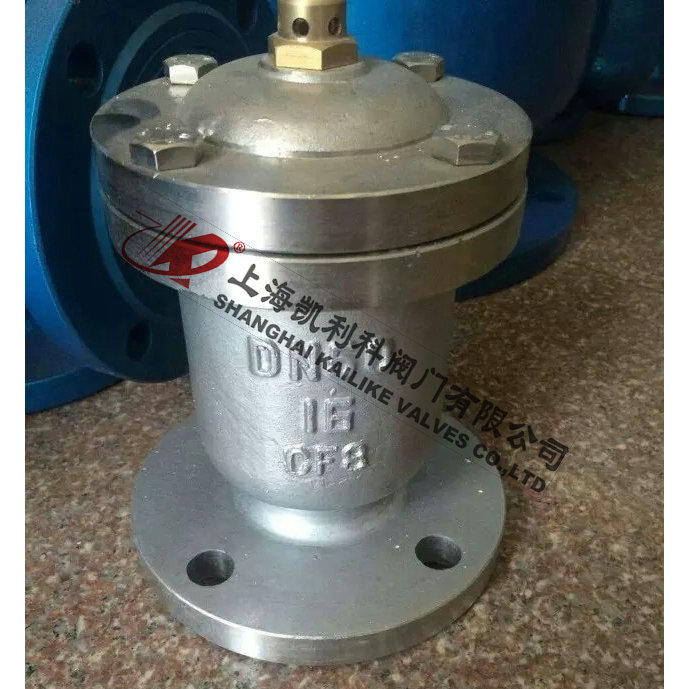

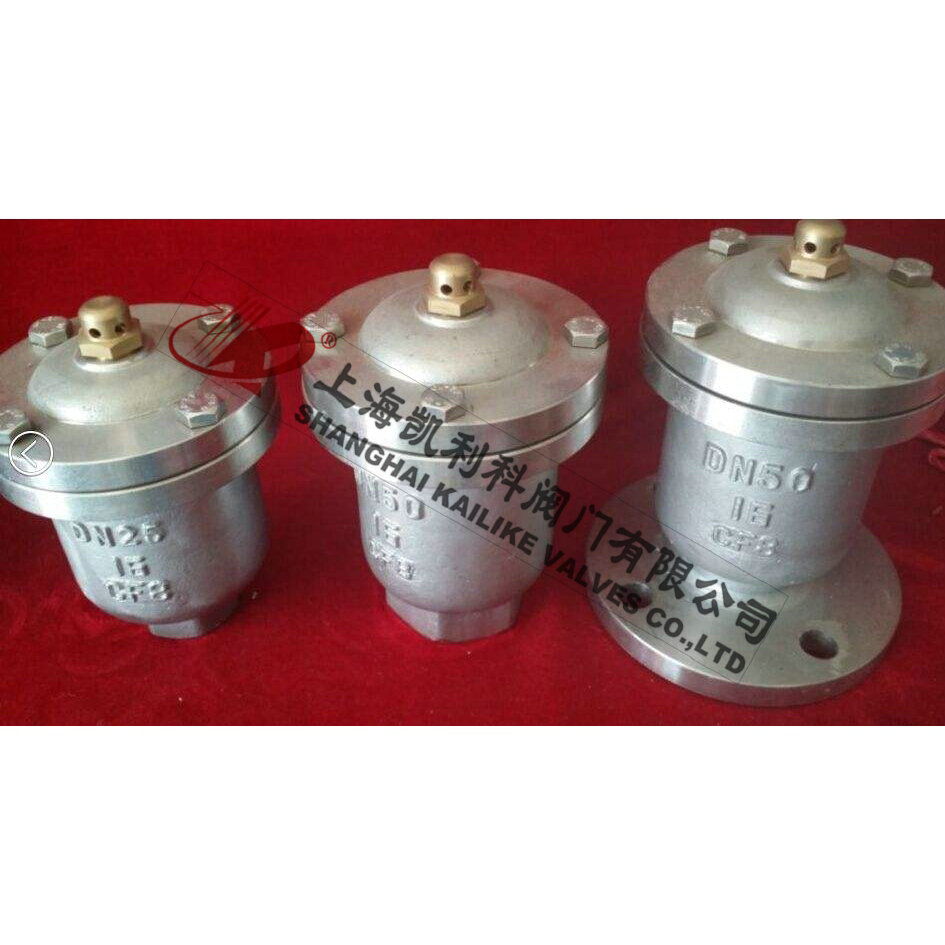

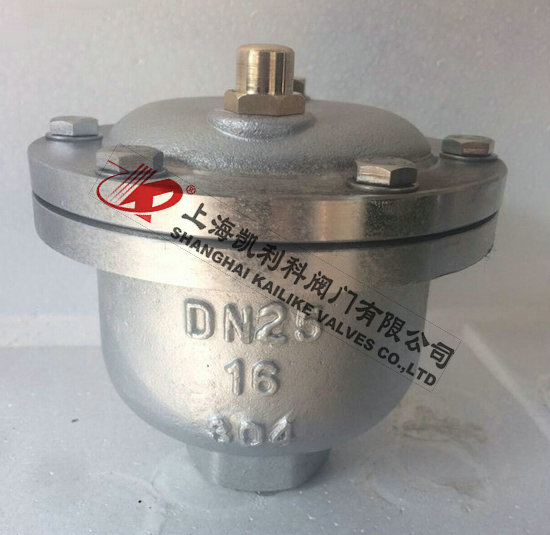

QB1不銹鋼排氣閥
QB1不銹鋼排氣閥用于管道上的最高點或閉氣地方,來排除管內氣體來疏通管道使管道在工作中正常運轉。閥體為圓桶狀式閥體,其內部結構主要有不銹鋼浮球。本閥分為螺紋和法蘭式兩種排氣閥。QB1不銹鋼排氣閥適用與工作溫度≤80℃的管路上,作為排除管路內氣體的設備。管內開始注水時,浮球會(huì )慢慢向上浮起,此時本閥已進行排氣。當達到一定壓力的進修,浮球緊頂住橡膠圈,說明空氣已全部從排氣嘴排出。
產品名稱: |
不銹鋼排氣閥 |
產品型號: |
QB1 |
公稱通徑: |
DN15~DN20~DN25 |
結構形式: |
浮球式 |
公稱壓力: |
1.6MPa |
連接方式: |
內螺紋、法蘭式 |
適用溫度: |
-29ºC~+80ºC |
驅動方式: |
自動 |
閥體材質: |
鑄鐵、鑄鋼、不銹鋼 |
制造標準: |
國標GB、德國DIN、美國API、ANSI |
適用介質: |
給排水、清水、污水等 |
生產廠家: |
上海凱利科閥門有限公司 |
產品說明
QB1不銹鋼排氣閥用于管道上的最高點或閉氣地方,來排除管內氣體來疏通管道使管道在工作中正常運轉。閥體為圓桶狀式閥體,其內部結構主要有不銹鋼浮球。本閥分為螺紋和法蘭式兩種排氣閥。QB1不銹鋼排氣閥適用與工作溫度≤80℃的管路上,作為排除管路內氣體的設備。管內開始注水時,浮球會(huì )慢慢向上浮起,此時本閥已進行排氣。當達到一定壓力的進修,浮球緊頂住橡膠圈,說明空氣已全部從排氣嘴排出。
結構原理
QB1不銹鋼排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。當需要排出管道內的氣體時,管道內的空氣在水的壓強作用下進入體腔內,并從排氣嘴排出,隨之管道內的水充滿體腔內,使浮球在水的浮力作用下,向上移動將排氣嘴堵塞,達到自行密封,管道在正常行中,水中的空氣在壓強的作用下,不斷排入排氣閥的體腔上部,迫使浮球下降,離開原來密封位置,這時空氣又從排氣嘴排出,隨之,浮球又恢復到原來位置自密封,因此,排氣閥在正常工作中閥門始終是開著的,浮球不斷重復上述動作,空氣不斷排出。當需要檢修或清掃體腔時,應將閥門關閉。
主要零部件
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
閥體 |
空心球 |
密封墊 |
閥蓋 |
排氣咀 |
墊圈 |
螺母 |
雙頭螺柱 |
外形結構圖
主要外形尺寸
型號 |
公稱通徑Dg |
主要及連接尺寸 |
閥體材料 |
D |
D1 |
D2 |
H |
介質 |
QB1-10法蘭式 |
15 |
195 |
160 |
85 |
330 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
20 |
195 |
160 |
85 |
330 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
25 |
195 |
160 |
85 |
330 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
QB1-10絲口式 |
1/2" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
3/4" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
1" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
1" 1/4" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
1" 1/2" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
聲明:【QB1不銹鋼排氣閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的QB1不銹鋼排氣閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
