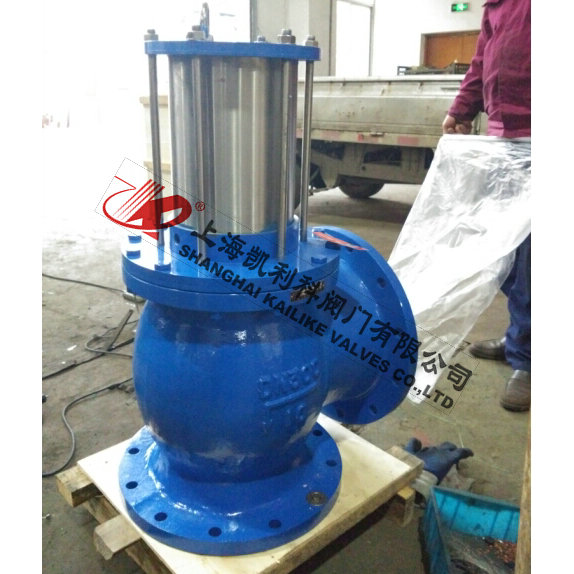

J744X,J644X角式排泥閥
J744X、J644X角式排泥閥主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用。排泥閥應安裝在原管線的最低點，并選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附件基礎的影響，排泥閥安裝完畢后應及時關閉。
|
產品名稱： |
角式排泥閥 |
產品型號： |
J744X、J644X |
|
公稱通徑： |
DN80～DN400 |
功能作用： |
排泥 |
|
公稱壓力： |
1.0MPa～1.6MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-0ºC～+80ºC |
驅動方式： |
氣動、液動 |
|
閥體材質： |
鑄鐵、鑄鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、污水 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
J744X、J644X角式排泥閥主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用。排泥閥應安裝在原管線的最低點，并選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附件基礎的影響，排泥閥安裝完畢后應及時關閉。
結構特點
1、其密封性能好，經久耐用，其壽命達7年以上；
2、開啟速度快，一般在15秒鐘內閥板已全開；
3、閥板與閥體為軟密封，關閉后密封性能好，無泄漏；
4、配以電磁換回閥，則能實現遠控、自控等；
5、驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源。
技術參數
公稱壓力：0.6MPa-1.6MPa
公稱通徑：50～400mm
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0～80℃
法蘭標準：GB／T l 7241 6 GB／T 911 3
試驗標準：GB／T l 3927 APl 598
零部件材料
|
零件名稱 |
閥體、閥蓋 |
板閥 |
閥桿 |
液壓缸 |
密封圈 |
|
材 料 |
鑄鐵、球鐵、碳鋼 |
鑄鐵/碳鋼 |
不銹鋼 |
碳鋼、不銹鋼 |
丁腈橡膠 |
外形結構圖
主要外形尺寸
|
公稱通徑 |
連接尺寸 |
進液接管(G) |
|
D |
D1 |
L |
H1 |
H |
z-d |
|
80 |
195 |
160 |
135 |
115 |
460 |
4-18 |
1/2" |
|
100 |
215 |
180 |
145 |
125 |
500 |
8-18 |
1/2" |
|
150 |
280 |
240 |
185 |
155 |
630 |
8-23 |
1/2" |
|
200 |
335 |
295 |
225 |
185 |
750 |
8-23 |
1/2" |
|
250 |
390 |
350 |
250 |
245 |
835 |
12-23 |
1/2" |
|
300 |
440 |
400 |
280 |
240 |
970 |
12-23 |
1/2" |
|
350 |
500 |
460 |
340 |
275 |
1110 |
16-23 |
1/2" |
|
400 |
565 |
515 |
345 |
310 |
1220 |
16-25 |
1/2" |
聲明：【J744X,J644X角式排泥閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J744X,J644X角式排泥閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
